En las aplicaciones de almacenamiento de energía comerciales e industriales (C&I), la fiabilidad del sistema ya no se define por un solo componente. Depende de cómo la química de la batería, la arquitectura del sistema de gestión de baterías (BMS), la gestión térmica, el cumplimiento de las normas de seguridad y la escalabilidad se integran en una plataforma energética unificada.

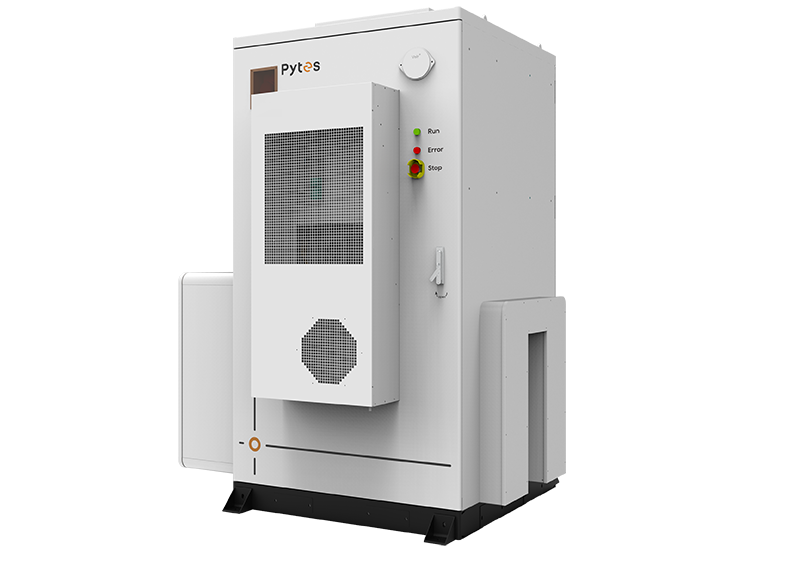

El Pytes HV48300 Max SE está diseñado específicamente para este requisito.
Construido en torno a celdas LFP de 314 Ah de grado automotriz de nivel 1, monitoreo BMS multinivel y un sistema de gabinete exterior totalmente integrado con clasificación IP55, el HV48300 Max SE ofrece una arquitectura de almacenamiento de energía de alta capacidad, alta seguridad y altamente escalable para sistemas de energía distribuida modernos.
Está diseñado para entornos industriales reales donde la estabilidad del tiempo de actividad, el cumplimiento de las normas de seguridad y la eficiencia del ciclo de vida son imprescindibles.
La base de la HV48300 Max SE es una arquitectura de batería de fosfato de hierro y litio (LFP) optimizada para una larga vida útil y estabilidad térmica.
Cada módulo de batería proporciona:
· Capacidad nominal: 314 Ah
· Energía nominal: 16,076 kWh
• Rango de tensión nominal: 44,8 V–57,6 V
• Peso: 119 ± 5 kg (262 ± 11 lb)
La composición química del LFP se selecciona específicamente por su estabilidad térmica y su rendimiento de ciclo de vida prolongado en entornos de alto rendimiento.
Cuando se configura en una arquitectura a nivel de sistema, el HV48300 Max SE admite dos configuraciones principales:
· Configuración 7S2P: energía nominal de 200,70 kWh, potencia nominal de 100,35 kW.
· Configuración 15S1P: energía nominal de 215,04 kWh, potencia nominal de 107,52 kW.
Este diseño de doble arquitectura permite una adaptación flexible a diferentes requisitos de voltaje y capacidad sin necesidad de modificar el hardware principal del sistema.
El rango de voltaje de funcionamiento se amplía significativamente en función de la configuración:
· De 313,6 V a 4032 V (configuración 7S2P)
· De 672 V a 864 V (configuración 15S1P)
Este amplio rango de funcionamiento permite la compatibilidad con múltiples plataformas de inversores y escenarios de integración de sistemas.
En los sistemas industriales de almacenamiento de energía, la gestión de las baterías es la base de la seguridad operativa.
El HV48300 Max SE integra una arquitectura de monitorización BMS multinivel diseñada para gestionar:
• Control de voltaje a nivel celular
· Equilibrio a nivel de módulo
· Coordinación a nivel de grupo
• Diagnóstico y protección en tiempo real
Este diseño por capas garantiza una monitorización constante en todas las condiciones operativas, especialmente durante ciclos de descarga de alta carga o de larga duración.
El sistema admite:
• Corriente nominal de carga/descarga: 140 A × 2 (dependiendo de la configuración)
• Corriente máxima de carga/descarga: 170 A durante 60 segundos
Estos parámetros permiten que el sistema gestione las fluctuaciones transitorias de carga que se observan habitualmente en los entornos eléctricos industriales y comerciales.
El cumplimiento de las normas de seguridad es un requisito clave para el despliegue de sistemas de almacenamiento de energía comerciales, especialmente en Norteamérica y en los mercados industriales mundiales.
El HV48300 Max SE está certificado según:
· UL 9540 Ed.3 (2023)
· UL 9540A
· UL 1973
· ONU 38.3
Marco de cumplimiento de la norma NFPA 68/69
Este conjunto de certificaciones garantiza el cumplimiento de las normas internacionales para:
Seguridad del almacenamiento de energía a nivel de sistema
• Pruebas de fuga térmica
Seguridad en el transporte
Diseño de protección contra explosiones
Más allá de la certificación, el sistema integra una arquitectura de seguridad activa de cuatro niveles diseñada para la respuesta a peligros en tiempo real:
Nivel 1: La detección de gases peligrosos activa el sistema de ventilación.
Nivel 2: La detección de calor y humo activa la extinción de incendios mediante aerosoles.
Nivel 3: La válvula de alivio de presión se activa automáticamente bajo presión interna anormal.
Nivel 4: El puerto de conexión de la manguera contra incendios permite la intervención externa para la extinción de incendios.
Este diseño por capas garantiza una mitigación progresiva en las diferentes etapas de riesgo, reduciendo la probabilidad de propagación de fallos a nivel del sistema.
El HV48300 Max SE está diseñado para su uso en condiciones ambientales adversas.
La estructura del armario tiene una clasificación IP55, lo que garantiza la protección contra la entrada de polvo y la exposición al agua en instalaciones exteriores y semi-exteriores.
Los rangos ambientales de funcionamiento incluyen:
• Temperatura de carga: de 0 °C a 55 °C (de 32 °F a 131 °F)
• Temperatura de descarga: -25 °C a 55 °C (-13 °F a 131 °F)
• Humedad de funcionamiento: 5%–95% sin condensación
Altitud de funcionamiento: ≤2000 m
Esto permite su despliegue en una amplia gama de climas, desde zonas industriales cálidas hasta emplazamientos de infraestructuras en regiones frías.
El HV48300 Max SE integra un sistema térmico de refrigeración por aire específico, diseñado para un funcionamiento industrial continuo.
Especificaciones del sistema de refrigeración:
· Capacidad máxima de refrigeración: 5000 W (en condiciones L35)
· Capacidad máxima de calefacción: 2500 W
Ventiladores integrados a nivel de módulo
Esta arquitectura garantiza un control térmico estable en diversas condiciones ambientales y en escenarios de funcionamiento con cargas elevadas.
En comparación con los sistemas de refrigeración pasiva, la refrigeración activa por aire mejora significativamente:
• Uniformidad de temperatura en todos los módulos
· Estabilidad del ciclo de la batería
• Eficiencia del sistema en funcionamiento continuo
La escalabilidad es una de las características que definen al HV48300 Max SE.
El sistema está diseñado para escalar sin problemas, desde implementaciones en un solo armario hasta sistemas de almacenamiento de energía distribuida de varios MWh.
Las características clave de escalabilidad incluyen:
· Diseño modular de la batería
· Arquitectura configurable 1P (1 BCU) y 2P (doble BCU en paralelo)
· Rango de conexión BMU flexible: de 1 a 15 módulos (1P), de 1 a 7 módulos por BCU (2P)
• Capacidad de expansión paralela para despliegues a gran escala
Esto permite a los arquitectos de sistemas diseñar la capacidad de almacenamiento de energía en función de los requisitos de carga reales, en lugar de las limitaciones fijas del sistema.
El HV48300 Max SE está construido en un formato de gabinete industrial de alta densidad:
· Dimensiones: 1200 × 1100 × 2250 mm (47 × 43 × 89 pulgadas)
• Peso: de 2409 kg (5310,94 lb) a 2500 kg (5511,56 lb) según la configuración.
El diseño estructural soporta:
· Alta estabilidad mecánica
Durabilidad de la instalación en exteriores
• Fácil integración con inversores y sistemas de alimentación.
La estructura de montaje universal permite la compatibilidad con una amplia gama de plataformas de inversores, lo que reduce la complejidad de la integración del sistema.
Para los sistemas de almacenamiento de energía industrial, el rendimiento durante todo su ciclo de vida es un factor económico fundamental.
El HV48300 Max SE ofrece:
• Vida útil: 6000 ciclos
· Garantía del sistema de baterías: 3 años
· Garantía del módulo de batería: 10 años (o 6000 ciclos, lo que ocurra primero)
• Garantía extendida opcional de 2 años
En condiciones de carga/descarga de 0,5C y con una profundidad de descarga del 90 %, el sistema está diseñado para mantener aproximadamente el 70 % de la capacidad al final de su vida útil.
Esto garantiza un rendimiento operativo predecible a largo plazo para las implementaciones comerciales.
El sistema integra capacidades de monitorización remota y actualización a través de Pytes Battery Cloud.
Esto permite:
• Monitorización del rendimiento del sistema en tiempo real
• Diagnóstico y actualizaciones remotas
Análisis del consumo de energía
• Soporte para mantenimiento predictivo
En combinación con la infraestructura de servicio local y la disponibilidad de inventario regional, esto garantiza tanto la inteligencia digital como la capacidad de respuesta del servicio físico.
El HV48300 Max SE está optimizado para:
· Reducción de picos comerciales e industriales
· Integración de energías renovables
Sistemas de energía de microrredes
· Infraestructura de energía de respaldo
Almacenamiento de energía distribuida a gran escala
Su combinación de flexibilidad de alto voltaje, escalabilidad modular y arquitectura de seguridad multicapa la hace adecuada para aplicaciones exigentes tanto conectadas a la red como fuera de ella.
El HV48300 Max SE representa una plataforma de almacenamiento de energía de alta densidad, alta seguridad y altamente escalable, diseñada para sistemas energéticos comerciales e industriales modernos.
Con celdas LFP de 314 Ah, hasta 215,04 kWh por configuración de sistema, arquitectura de seguridad con certificación UL, protección IP55 contra la intemperie, extinción de incendios multinivel y escalabilidad modular hasta el nivel de MWh, está diseñado para satisfacer las demandas cambiantes de la infraestructura energética industrial.
A medida que los sistemas energéticos se vuelven más distribuidos, más inteligentes y más sensibles al rendimiento, plataformas como la HV48300 Max SE se están convirtiendo en la base de la arquitectura de almacenamiento de energía comercial de próxima generación.
