A medida que los sistemas energéticos comerciales e industriales se vuelven más intensivos en consumo de energía, se espera que el almacenamiento en baterías ofrezca más que solo energía de respaldo. La reducción de picos de demanda, el autoconsumo solar, el funcionamiento de microrredes, la carga de vehículos eléctricos y la gestión de la carga requieren un sistema de almacenamiento que pueda proporcionar una capacidad energética sustancial, una salida de potencia estable, control térmico y protección de seguridad dentro de una arquitectura de gabinete comercialmente viable.

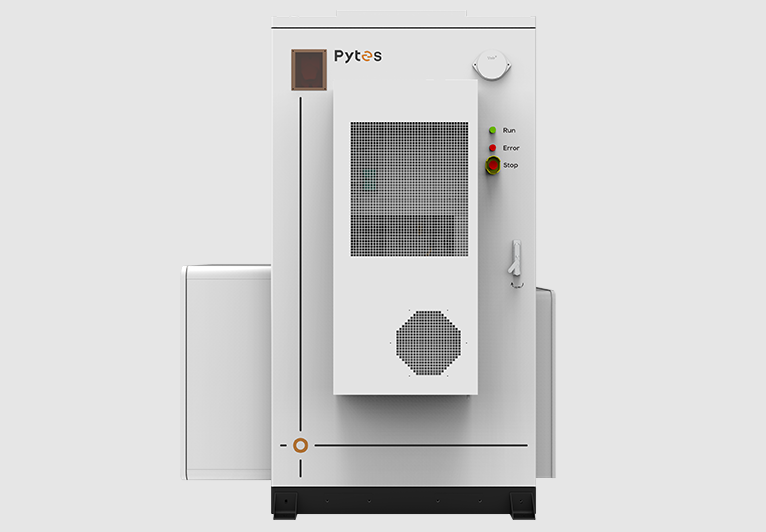

La Pytes HV48300 Max SE está diseñada para cumplir con estos requisitos. Su arquitectura de alto voltaje combina celdas LFP de grado automotriz Tier-1 de 314 Ah, hasta 225,075 kWh de energía nominal en su configuración interna máxima, 112,53 kW de potencia de salida nominal, una corriente de carga/descarga recomendada de 157 A y una capacidad de corriente pico de 205 A. El sistema también integra protección IP55, gestión térmica activa, supresión de incendios multicapa y una arquitectura de batería escalable para el almacenamiento de energía comercial e industrial.
Una de las ventajas más importantes del HV48300 Max SE es su capacidad para combinar una alta densidad de energía con una arquitectura de sistema de alto voltaje.
El sistema admite configuraciones de batería flexibles, con hasta 15 módulos de batería en serie para una configuración 15S1P o 7S2P. Según las especificaciones de Pytes, las configuraciones máximas proporcionan 225,075 kWh y 192,912 kWh de energía nominal, respectivamente. La potencia de salida nominal correspondiente es de 112,53 kW para la configuración 15S1P y de 96,45 kW para la configuración 7S2P.
La configuración 15S1P funciona con un rango de voltaje aproximado de 672–864 V, mientras que la configuración 7S2P funciona con un rango aproximado de 313,6–403,2 V. Esta amplia flexibilidad de voltaje permite que la arquitectura del sistema se adapte a diferentes requisitos de inversores y aplicaciones, en lugar de limitar un proyecto a una única configuración eléctrica.
Para una instalación que requiere aproximadamente 100 kW de potencia de batería, esta configuración es particularmente relevante, ya que el sistema de almacenamiento puede proporcionar más de 200 kWh de energía dentro de una única arquitectura de gabinete. Esto genera una relación de energía a potencia aproximada de dos horas a la potencia nominal, aunque la duración real de funcionamiento depende del perfil de carga, la energía utilizable, la eficiencia del inversor, la temperatura, los límites del estado de carga (SOC) y otras condiciones del sistema.
La HV48300 Max SE utiliza celdas de fosfato de hierro y litio (LFP) de grado automotriz Tier-1 de 314 Ah. La mayor capacidad de las celdas no es simplemente una mejora en las especificaciones; afecta la arquitectura física del sistema de batería.
El uso de celdas de mayor capacidad puede reducir la cantidad de celdas individuales y conexiones internas necesarias para una capacidad energética determinada. Pytes, en concreto, centra la arquitectura de la celda de 314 Ah en una mayor densidad y un menor número de conexiones.
En los sistemas comerciales, un menor número de puntos de conexión internos simplifica la arquitectura eléctrica y reduce potencialmente los puntos de fallo relacionados con las conexiones. En combinación con la estructura modular de la batería, esto crea una ruta más directa desde los módulos de batería individuales hasta un armario de almacenamiento de alto voltaje.
La química LFP también es muy adecuada para el almacenamiento estacionario de ciclos frecuentes debido a su estabilidad térmica y sus características de ciclo prolongado.
El suministro de energía es otro parámetro importante para las aplicaciones comerciales e industriales.
El HV48300 Max SE proporciona una corriente de carga/descarga recomendada de 157 A, con una capacidad máxima de carga/descarga que alcanza los 205 A en condiciones específicas de corta duración.
Esto es importante en aplicaciones donde la carga no es constante. Los equipos de fabricación, los sistemas de refrigeración, las bombas, los compresores y la infraestructura de carga de vehículos eléctricos pueden generar cambios rápidos en la demanda de energía.
Por lo tanto, un sistema de almacenamiento debe evaluarse no solo por su consumo total de kWh, sino también por su capacidad para gestionar estas transiciones de energía.
La combinación de una potencia de salida nominal de aproximadamente 112,53 kW y un funcionamiento a alto voltaje confiere al HV48300 Max SE una arquitectura adecuada para instalaciones comerciales donde la alimentación por batería debe interactuar directamente con cargas eléctricas sustanciales.
Un sistema de baterías comercial puede someterse a cientos de ciclos de carga y descarga cada año. Por lo tanto, la vida útil tiene una relación directa con el valor del activo a largo plazo.
La batería HV48300 Max SE está diseñada para 6000 ciclos bajo las condiciones de funcionamiento indicadas, y su garantía cubre 10 años o 6000 ciclos, lo que ocurra primero. El sistema de gabinete tiene una garantía de 3 años, con la opción de extenderla por dos años adicionales.
Para un sistema utilizado para la reducción de picos de demanda diarios, el aprovechamiento de la energía solar u otras aplicaciones de ciclos repetidos, esta especificación proporciona una base medible para evaluar la economía del ciclo de vida.
En lugar de comparar sistemas únicamente por el precio inicial de la batería por kWh, la evaluación del proyecto puede tener en cuenta la energía útil prevista, la frecuencia del ciclo, la capacidad al final de su vida útil, las condiciones de la garantía y el período de funcionamiento previsto.
Los equipos de almacenamiento comerciales suelen instalarse fuera de las salas de baterías dedicadas. Esto convierte la protección del recinto en un parámetro de ingeniería importante.
El HV48300 Max SE utiliza una carcasa con clasificación IP55, diseñada para protegerlo contra la entrada de polvo y la exposición al agua. Pytes posiciona el sistema para aplicaciones tanto en interiores como en exteriores.
El entorno operativo especificado también es amplio. El sistema admite la carga desde 0 °C hasta 55 °C y la descarga desde -25 °C hasta 55 °C, con una humedad relativa del 5 % al 95 % sin condensación y una altitud de funcionamiento de hasta 2000 m.
Este rango de funcionamiento es importante para las instalaciones comerciales de Norteamérica, donde los sistemas de baterías pueden enfrentarse a importantes diferencias de temperatura estacionales.
La gestión térmica es uno de los factores más importantes para mantener el rendimiento de la batería.
El HV48300 Max SE integra refrigeración por aire activa con una capacidad de refrigeración nominal de 5000 W en condiciones L35 y una capacidad de calentamiento máxima de 2500 W. Los ventiladores a nivel de módulo ayudan a reducir las diferencias de temperatura internas entre los módulos de la batería.
Esta arquitectura térmica activa resulta especialmente valiosa cuando la batería funciona bajo cargas de carga/descarga sostenidas.
La uniformidad de la temperatura es importante porque los módulos de batería que operan a diferentes temperaturas pueden presentar características eléctricas y de envejecimiento distintas. Por lo tanto, la refrigeración activa no solo favorece la estabilidad operativa inmediata, sino también un comportamiento más consistente de la batería a largo plazo.
En lo que respecta al almacenamiento de energía para el sector comercial e industrial, la seguridad debe abordarse en múltiples niveles.
El HV48300 Max SE incorpora una arquitectura de protección activa contra incendios de cuatro etapas. La primera etapa utiliza detección de gases peligrosos y ventilación. La segunda utiliza detección de calor y humo para activar la extinción de incendios por aerosol. La tercera proporciona alivio de presión si la presión interna supera los límites definidos. La cuarta incorpora un puerto de conexión específico para manguera contra incendios para la intervención externa.
El sistema también cuenta con las certificaciones UL 9540 Ed.3 (2023), UL 9540A, UL 1973 y UN 38.3.
Esta combinación es importante para proyectos en los que se deben abordar de forma conjunta los requisitos de seguridad del sistema, permisos, transporte y despliegue.
Los requisitos energéticos comerciales rara vez permanecen fijos durante toda la vida útil de una instalación.
Una empresa puede instalar inicialmente sistemas de almacenamiento para reducir los picos de demanda y, posteriormente, añadir capacidad para la integración de energía solar, el suministro de energía de respaldo, la carga de vehículos eléctricos o cargas de producción adicionales.
El HV48300 Max SE utiliza una arquitectura modular que admite configuraciones flexibles de módulos de batería y expansión en paralelo para el almacenamiento de energía a nivel de MWh.
Este enfoque modular puede hacer que la planificación de la capacidad sea más práctica, ya que el sistema se puede configurar según los requisitos actuales al tiempo que proporciona una vía para la expansión futura.
Por lo tanto, en los grandes proyectos comerciales, la escalabilidad debe tenerse en cuenta durante el diseño eléctrico inicial, en lugar de tratarse como una cuestión secundaria.
Otra característica práctica es la arquitectura de instalación integrada del armario.
Pytes afirma que los principales sistemas de inversores se pueden montar directamente en el lateral del armario, y que el sistema también incorpora una caja de combinación integrada con un disyuntor incorporado.
Esto puede reducir la cantidad de equipos adicionales necesarios alrededor del armario de baterías y ayudar a simplificar la instalación.
En los proyectos comerciales e industriales, la eficiencia de la instalación tiene un impacto comercial cuantificable. Cada gabinete adicional, conexión externa o componente de protección independiente puede aumentar la mano de obra de instalación, los requisitos de espacio, la complejidad del cableado y el tiempo de puesta en marcha.
La combinación de una energía nominal máxima de aproximadamente 225 kWh, una potencia de salida nominal de más de 112 kW, funcionamiento a alta tensión, una vida útil de 6000 ciclos, protección IP55, climatización activa y protección contra incendios multicapa hacen que el HV48300 Max SE sea especialmente relevante para diversas aplicaciones.
Para la reducción de picos de demanda a nivel comercial, la batería puede cargarse durante los períodos de menor coste y descargarse durante los picos de demanda, en función de la estructura tarifaria y la estrategia de gestión energética de la planta.
En el caso de los sistemas solares con almacenamiento, su gran capacidad energética permite desplazar el exceso de generación solar hacia la tarde u otros periodos en los que la demanda in situ sigue siendo alta.
En el caso de las microrredes, la arquitectura modular de alto voltaje proporciona una base de almacenamiento de energía escalable que puede integrarse con equipos de generación y conversión de energía.
En lo que respecta a la infraestructura de carga de vehículos eléctricos, la configuración de salida nominal de aproximadamente 112,53 kW puede ayudar a complementar la capacidad de la red eléctrica en aquellos casos en que la demanda de carga genere picos de potencia sustanciales.
Para instalaciones industriales ligeras y agrícolas, la protección IP55 y un amplio rango de temperatura de funcionamiento proporcionan una flexibilidad adicional cuando la batería debe funcionar fuera de una sala eléctrica interior convencional.
El valor técnico del HV48300 Max SE se hace más evidente cuando se consideran sus especificaciones como un sistema integrado en lugar de como cifras aisladas.
Las celdas LFP de 314 Ah proporcionan la base de la batería. La energía nominal de 225,075 kWh proporciona una capacidad de almacenamiento sustancial dentro de la configuración máxima 15S1P. La potencia de salida nominal de 112,53 kW admite cargas comerciales de alta demanda. La corriente recomendada de 157 A y la corriente pico de 205 A brindan flexibilidad para condiciones de funcionamiento dinámicas. 6000 ciclos admiten la gestión repetida de energía. La protección IP55 amplía las posibilidades de instalación. La capacidad de refrigeración de 5000 W y la de calefacción de 2500 W abordan la gestión térmica. La arquitectura de protección contra incendios de cuatro niveles agrega una capa adicional de seguridad del sistema.
En conjunto, estas especificaciones posicionan al HV48300 Max SE como una plataforma de almacenamiento de alto voltaje para aplicaciones comerciales e industriales, en lugar de ser simplemente un gran armario para baterías.
El Pytes HV48300 Max SE está diseñado para aplicaciones de almacenamiento de energía comerciales e industriales donde la capacidad, la potencia, la seguridad, la resistencia ambiental y la escalabilidad deben trabajar conjuntamente.
Con una energía nominal de hasta 225,075 kWh, una potencia de salida nominal de 112,53 kW, celdas LFP de grado automotriz Tier-1 de 314 Ah, un rendimiento de 6000 ciclos, protección IP55, refrigeración de 5000 W, calefacción de 2500 W y protección activa contra incendios multicapa, el sistema proporciona una solución basada en especificaciones para aplicaciones comerciales e industriales exigentes.
Pytes Energy ha desarrollado una cartera de soluciones de almacenamiento más amplia que incluye baterías para racks de servidores de bajo voltaje, sistemas modulares apilables y soluciones de alto voltaje. Dentro de esta cartera, el HV48300 Max SE se dirige al segmento donde la mayor capacidad energética, la integración de alto voltaje, la arquitectura escalable y la protección de grado industrial son fundamentales para el diseño del sistema.
