Instalador: Done Right Electrical, Inc. (dre-solar.com)

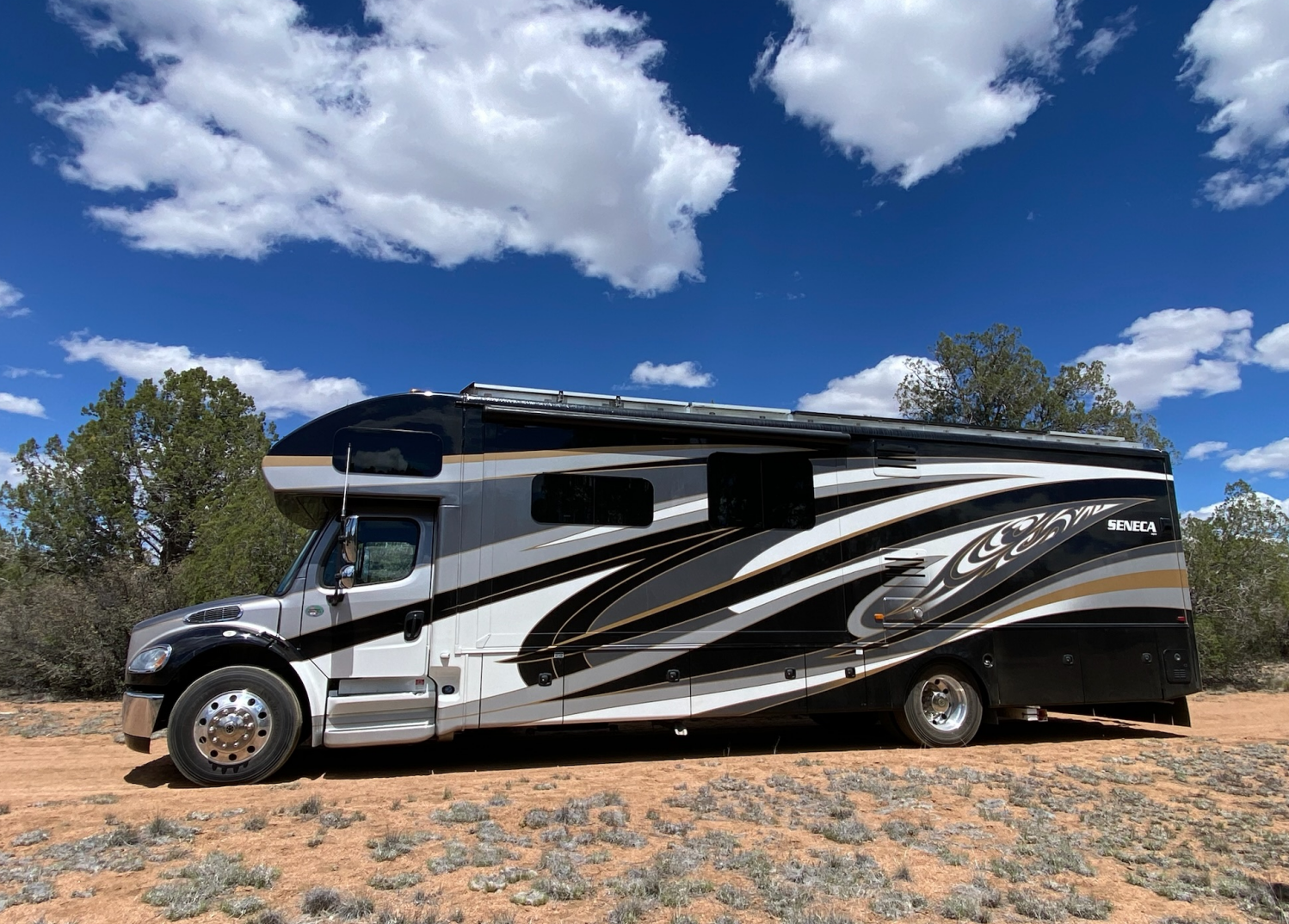

Plataforma: Autocaravana Jayco Seneca Super C 2017
Aplicación: Alimentación móvil de alto rendimiento fuera de la red eléctrica
Descripción general del proyecto
Done Right Electrical, Inc. instaló un sistema solar y de almacenamiento de energía totalmente personalizado para el propietario de una Jayco Seneca Super C de 2017 que necesitaba una capacidad de autosuficiencia energética de calidad residencial durante sus viajes. Construida con baterías de litio Pytes V5 y una arquitectura Victron Energy, esta instalación va mucho más allá de una típica actualización solar para autocaravanas: el instalador se encargó de la ingeniería, el diseño y la fabricación completos de cada subsistema principal, desde la estructura de montaje solar en el techo hasta el deflector de aire aerodinámico y la carcasa personalizada para el equipo.
El desafío
La plataforma Jayco Seneca presentaba dos obstáculos importantes:
1) La limitada estructura de soporte del techo hizo que el montaje mecánico tradicional resultara poco práctico.
2) El embalaje interior ajustado implicaba que una disposición convencional del equipo consumiría un valioso espacio de carga.
El cliente necesitaba un suministro eléctrico fiable para el aire acondicionado, las cargas de tipo residencial y los dispositivos electrónicos a bordo, tanto si el vehículo estaba parado como si circulaba por la autopista.
La solución
1) Instalación solar fotovoltaica personalizada en tejados
Se instalaron aproximadamente 2,7 kW de energía solar en cuatro cadenas fotovoltaicas independientes, utilizando tres tipos diferentes de paneles. Estos paneles se diseñaron específicamente para maximizar el espacio útil en el tejado y mantener un rendimiento óptimo incluso en condiciones reales de sombra parcial. El conjunto se fija mediante una estructura de montaje de aluminio a medida, utilizando adhesivos de alto rendimiento, lo que elimina la necesidad de perforar el tejado. Un deflector de aire de aluminio integrado reduce la carga aerodinámica y proporciona un acabado limpio y discreto.

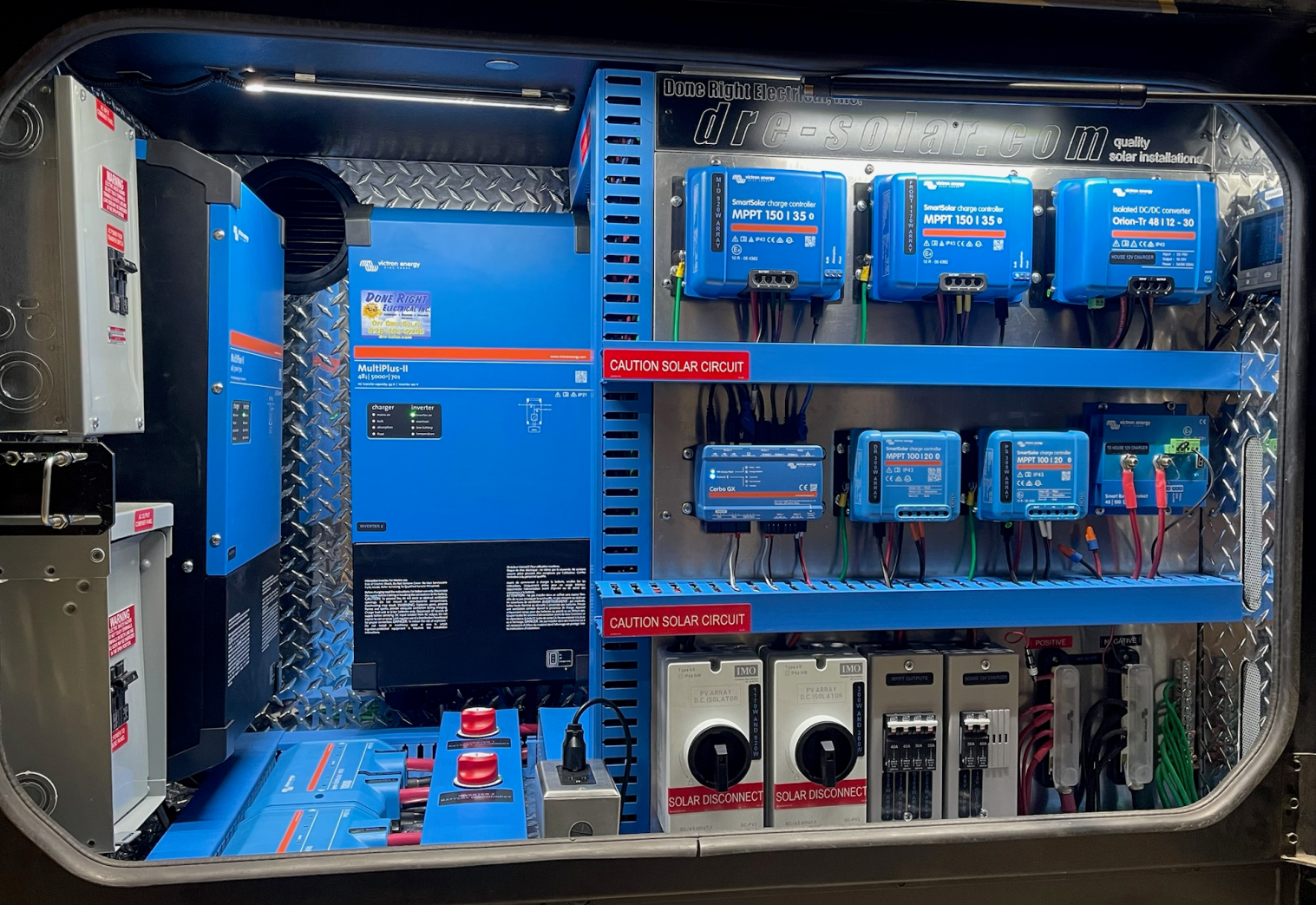

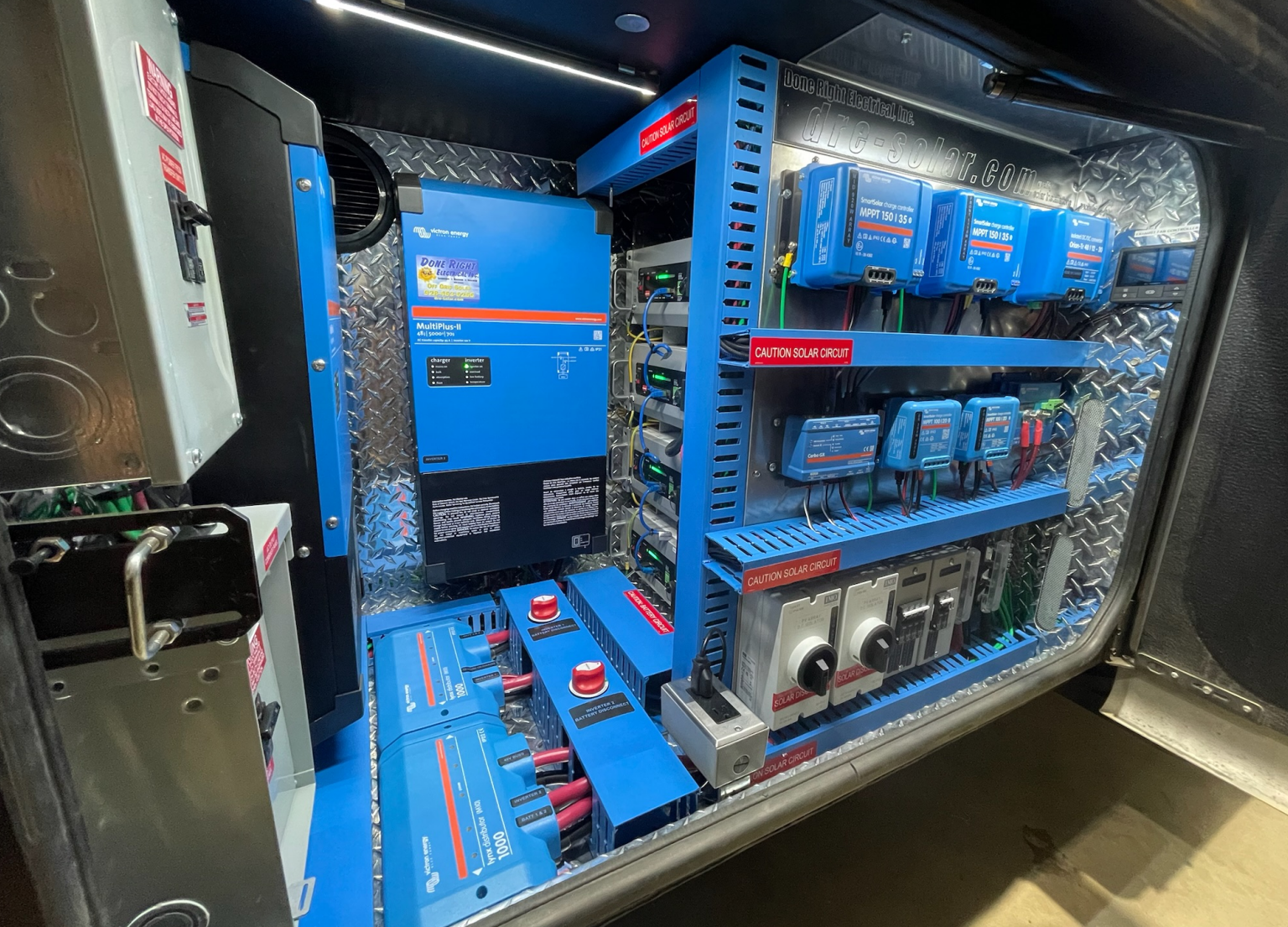

2) Gabinete de equipo personalizado
Un compartimento exterior exclusivo alberga todos los componentes eléctricos en una disposición compacta y totalmente accesible, preservando así el espacio de carga interior. Integra un sistema de ventilación con control de temperatura que extrae aire más frío del interior del vehículo para regular activamente la temperatura de los componentes.
3) Banco de baterías de litio Pytes V5
En el corazón del sistema se encuentran cuatro (4) baterías de litio Pytes V5, elegidas por su probada fiabilidad y su perfecta integración con la plataforma Victron.

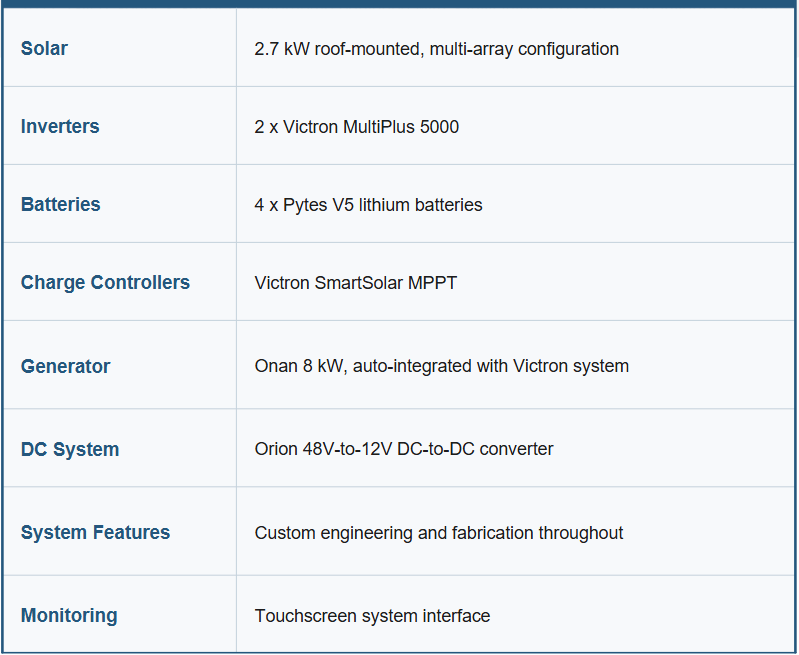

4) Arquitectura de alimentación de Victron Energy
i: 2 × inversores/cargadores Victron MultiPlus 5000
ii: Controladores de carga MPPT Victron SmartSolar que gestionan las cuatro cadenas fotovoltaicas.
iii: Convertidor CC-CC Orion de 48 V a 12 V para cargas antiguas de 12 V
iiii: Generador Onan de 8 kW, totalmente integrado automáticamente con el sistema Victron para una alimentación de respaldo sin interrupciones.
iiiiii: Interfaz de monitorización con pantalla táctil para una visibilidad en tiempo real de la producción solar, el estado de carga de la batería y el consumo de carga.
Por qué Pytes V5 destaca para uso móvil
1) Ligeras y ampliables: 1/3 del peso de las baterías de plomo-ácido; escalables de 5 kWh a 490 kWh para cualquier aventura.
2) Durabilidad de grado automotriz: probada según las normas de vibración SAE J2380.
3) Certificado de seguridad: UL 1973 / 9540 / 9540A, además de sistema de extinción de incendios y película calefactora integrados.
4) Protección inteligente: sistema BMS avanzado respaldado por 8 años de fiabilidad comprobada.
5) Conexión y uso sencillos: integración perfecta con inversores Victron, Sol-Ark y otros inversores de primera línea.
El resultado
Un sistema de energía móvil de alta ingeniería y diseño compacto que ofrece una verdadera capacidad de funcionamiento autónomo, alimentando el aire acondicionado, las cargas residenciales y la electrónica a bordo, tanto estacionado como en movimiento. Al combinar el almacenamiento de litio Pytes V5 con una arquitectura de potencia basada en Victron y una fabricación totalmente personalizada, Done Right Electrical superó los desafíos estructurales y de empaquetado propios de la plataforma Jayco Seneca.
